Siete preguntas que deciden la arquitectura
Respóndalas con mezcla lanzada y secuencia prevista, no con posibilidades teóricas.
- Trabajos de contacto
- ¿Las variantes exigen pinzas distintas o bastan dedos/adaptadores controlados?
- Ritmo de cambio
- ¿Con qué frecuencia cambia y puede hacerlo fuera del cuello de botella?
- Interfaz de herramienta
- Carga, CG, servicios, sensores, cables y orientación de muelle.
- Huella
- Muelle, almacén, aproximación, servicio y zona protegida.
- Límite operativo
- Identidad de herramienta, acoplamiento, fallo, mantenimiento y retorno.
Seleccione cambiador solo después de comparar el ajuste ahorrado o capacidad añadida con todas las interfaces y tareas de recuperación. Seleccione pinza dedicada solo tras confirmar compatibilidad real de familia y cambio.
Defina el trabajo antes de comparar hardware
Un cambiador es un sistema de interfaz, no solo una muñeca flexible. A3 describe placa maestra en robot y placas de herramienta para intercambiar efectores; ATI describe lados maestro/herramienta y paso de servicios. Eso explica la categoría, no decide si estaciones, servicios y estados se justifican en una celda concreta.
Empiece con mapa de familia: superficies, masa, orientación, acceso, proceso y riesgo de calidad. Si una pinza validada cubre la familia con cambio controlado de dedos, un útil fijo puede simplificar. Si existen funciones incompatibles, el cambiador puede habilitar la ruta, pero crea su propio sistema operativo.
- Separe variantes lanzadas de posibilidades futuras.
- Indique si el cambio ocurre dentro o fuera del cuello de botella.
- Liste todos los servicios que cruzan la muñeca.
Lecturas de apoyo: Association for Advancing Automation — Tool Changers ↗ · ATI Industrial Automation — Robot Tool Changer ↗
Herramienta dedicada o cambiador automático
Explórela si un contacto estable cubre familia lanzada.
Explórelo si herramientas incompatibles responden a necesidad repetible.
Compare servicios, momentos, cables, ID y acceso.
Toda arquitectura necesita respuesta a estado incierto.
Compare cambio completo, no solo acoplamiento
La pregunta comercial no es cuánto tarda el acoplador aislado: incluya salida del punto, viaje al muelle, toma, acoplamiento, identidad, servicios, retorno y recuperación. Compárelo con la ruta fija y con coste de cambio manual, celdas duplicadas o parada planificada.
Use una tabla de supuestos. Alta mezcla puede justificar intercambio si evita preparación manual larga o habilita trabajos incompatibles. Mezcla baja puede favorecer herramienta fija si el muelle añade tiempo, alcance y servicio sin resolver planificación.
- Mida recorrido completo de cambio y retorno.
- Compruebe si usa disponibilidad del robot productivo.
- Incluya puesta en marcha y revalidación de nueva herramienta o familia.
Lecturas de apoyo: Association for Advancing Automation — Tool Changers ↗

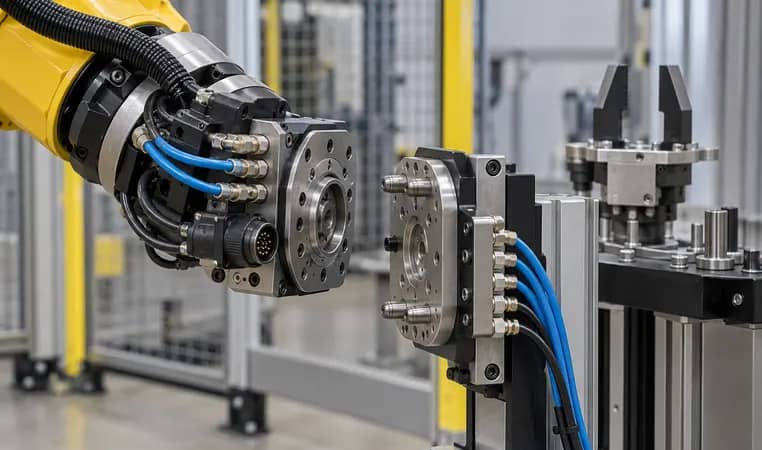

Trate el cambiador como límite mecánico, de servicios y software
Revise masa, CG, momentos, aceleración, orientación y estado de servicios. ATI indica que según interfaz pueden pasar señales eléctricas, aire, agua u otros servicios; los módulos y pruebas dependen de herramienta y proyecto.
El control debe conocer herramienta presente y condición para mover. Defina muelle libre, herramienta presente, acoplamiento confirmado, servicios listos, ID, retirada segura y recuperación. Conexión mecánica sin confirmación y reinicio acordados se vuelve evento de servicio.
- Compruebe carga y momentos con herramienta y pieza más pesadas.
- Proteja cables y mangueras durante acoplamiento y servicio.
- Defina respuesta ante acoplamiento incompleto o inesperado.
Lecturas de apoyo: ATI Industrial Automation — Robot Tool Changer ↗ · ATI Industrial Automation — Overview Catalog ↗
Flujo de selección de arquitectura
Mezcla SKU y trabajos
Cambio, servicios y huella
Ciclo completo y servicio
Muelle, ID y piezas
Aceptación, recuperación y soporte

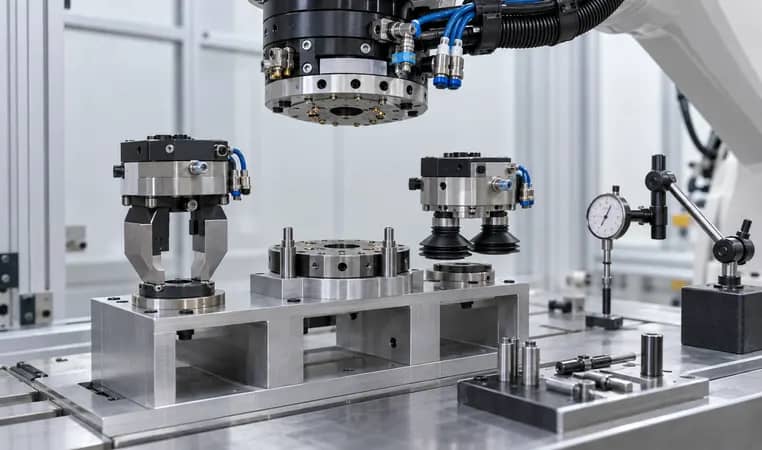

Planifique calidad, servicio y recuperación antes de aprobar
Pinza dedicada concentra servicio; cambiador añade placa maestra, placa de herramienta, muelle, interfaces y útiles almacenados. Ninguno es automáticamente menor riesgo. El mejor encaja con equipo operativo y familia prevista.
Construya aceptación con rutas reales: elegir, recoger, confirmar servicios e identidad, producir, devolver, tratar muelle fallido y restaurar tras mantenimiento. Asigne responsabilidades para convertir la inversión en decisión revisable.
- Especifique condición de almacenamiento de cada útil.
- Prepare recuperación manual controlada y retorno a servicio.
- Mantenga herramientas futuras como opción explícita hasta definir interfaz y validación.
Lecturas de apoyo: Association for Advancing Automation — Physical AI in the Real World ↗
Matriz de cambiador frente a pinza dedicada
Úsela con la mezcla lanzada. Identifica qué probar antes de elegir; no recomienda una inversión por sí sola.
Copie las filas en su RFQ o modelo de inversión.
| Área | Pinza dedicada | Cambiador | Evidencia |
|---|---|---|---|
| Familia | Un contacto o ruta de dedos controlada | Ignorar tareas incompatibles | Mapa de contactos |
| Cambio | Tiempo manual o planificado | Frecuencia no importa | Programa y setup observado |
| Ciclo | Ruta fija y manejo | Sin efecto de mezcla | Tiempo con supuestos |
| Muelle | No aplica o estación manual protegida | Cabe en cualquier sitio | Plano y holgura |
| Servicios | Aire, energía, sensor y cables | Todo futuro ya disponible | Programa de interfaces |
| Carga robot | Útil, adaptadores y pieza | Placa es despreciable | Cálculo de carga |
| Identidad | Configuración fija | No puede haber herramienta equivocada | Control de configuración |
| Mantenimiento | Dedos, sensores y contactos | Útiles acoplados no requieren servicio | Acceso y repuestos |
| Recuperación | Ruta para pieza o agarre | Error de acople es reset rutinario | Escenarios presenciados |
| Aceptación | Piezas y ruta liberada | Futuros útiles quedan aceptados | Registro controlado |
Preguntas frecuentes
¿Cuándo tiene sentido un cambiador en machine tending?
Considérelo si la mezcla lanzada necesita efectores incompatibles y la celda admite muelle, servicios, movimiento, mantenimiento y recuperación. Valide toda la secuencia, no solo el tiempo de acople.
¿La pinza dedicada siempre es más rápida?
Puede eliminar movimientos y estados de muelle, pero compare cambio manual, mezcla, presentación, paradas y secuencia completa. Cronometre la ruta prevista antes de decidir.
¿Qué interfaces debe revisar un cambiador?
Revise carga mecánica, momentos, alineación, conexiones usadas, cables, identificación, confirmación, fallo y acceso. La configuración exacta depende del proyecto.
¿Se puede añadir después?
Quizá, pero puede afectar carga, alcance, interfaces, cables, muelle, protección, estados de programa y aceptación. Manténgalo como opción definida, no como suposición simple.
Fuentes originales y límite del proyecto
Elija arquitectura según el modelo de producción liberado
Envíe familia lanzada, patrón de cambio, secuencia, herramientas, huella y servicio. Podemos organizar entradas de útil fijo y cambio automático en un alcance revisable.
