Paquete para liberar el diseño de planta
Antes de fijar anclajes o comprar una celda, pida un paquete coordinado con estas cinco vistas y responsables.
- Geometría
- Familias, piezas límite, masa del útil, acceso de mordazas, barrido y extracción de piezas.
- Movimiento
- Base del robot, poses de soldadura, cables, giro del posicionador, colisiones y recuperación.
- Personas
- Carga, protecciones, puertas, visibilidad, mantenimiento, limpieza y emergencias.
- Flujo
- Entrada, preparación, rechazo, salida y circulación de vehículos y peatones.
- Servicios
- Electricidad, tierra, gas, aire, red, extracción, filtración y futuras conexiones.
Libere el plano cuando recorrido físico, estudio de movimientos, revisión de riesgos por tarea y matriz de interfaces firmada coincidan en la misma revisión. Esta lista no certifica la instalación.
Empiece por pieza, útil y antorcha en movimiento

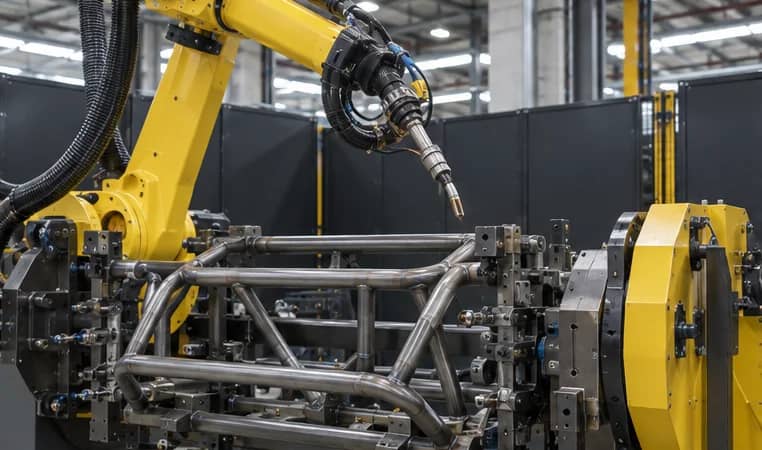

Dibuje más que la pieza nominal: mordazas abiertas y cerradas, referencias, cables, protección contra proyecciones, antorcha y giro completo del posicionador. Compruebe variantes máxima y mínima, orientación de carga y retirada de una pieza deformada o rechazada. El radio nominal del robot no demuestra ángulo de antorcha ni aproximación sin colisiones.
ABB muestra cómo la programación fuera de línea ayuda a revisar alcance y trayectoria. Combine simulación y revisión física con útil, TCP, curvatura de cables y movimientos coordinados reales. La ficha Flex-Fab de Lincoln publica barrido, huella y campana de su producto: no son distancias universales.
- Cierre las revisiones del plano y la envolvente máxima de pieza y útil.
- Revise aproximación, cordón, salida, limpieza y recuperación anormal.
- Incluya grúa o carro para extraer piezas atascadas o pesadas.
Lecturas de apoyo: ABB — RobotStudio tutorials and arc welding simulation ↗ · Lincoln Electric — Flex-Fab XHS product sheet ↗
Tres planos que deben coincidir
Montaje límite, mordazas, barrido y extracción.
Trayectorias, cables, colisiones y recuperación.
Resguardos, manipulación, servicio, humos, servicios y expansión.
Separe producción, traslado y servicio protegido

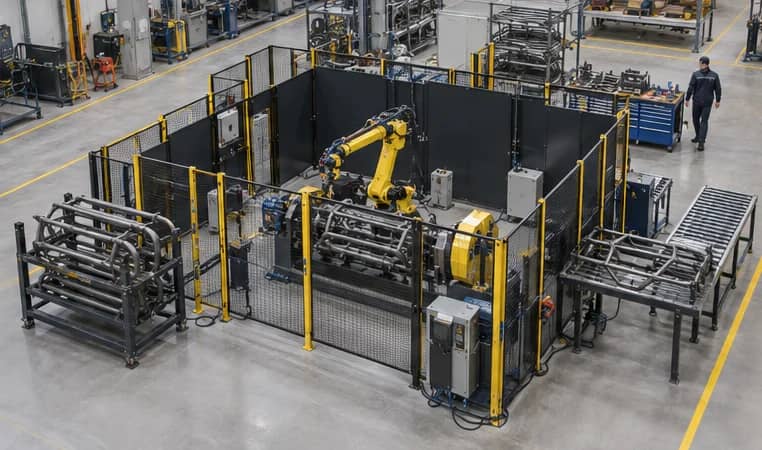

Marque cuatro zonas conectadas: entrada y preparación, proceso protegido, salida e inspección, y servicio/utilidades. Siga la pieza desde la llegada hasta salida aprobada o rechazada, con palés, carros o puente grúa. Siga también a la persona que cambia hilo, limpia la antorcha o atiende el filtro. Si cruza movimiento activo, rediseñe o controle el modo de tarea.
Los resguardos se definen mediante evaluación de riesgos por tarea, no una medida universal de pasillo o valla. Las orientaciones de Yaskawa y OSHA recuerdan integrar accesos y mantenimiento. Defina aberturas, enclavamientos, visibilidad, autoridad de rearme y aislamiento con integrador y responsables de seguridad del destino.
- La entrada/salida no debe bloquear el servicio.
- Prevea rechazos y recuperación, no solo el ciclo ideal.
- Compruebe las rutas de emergencia y mantenimiento en la planta real.
Lecturas de apoyo: Yaskawa SRCI — safety setup (2024-08-23) ↗ · OSHA — Industrial robot technical manual ↗
Resuelva humos, energía, gas y datos antes de fijar la huella

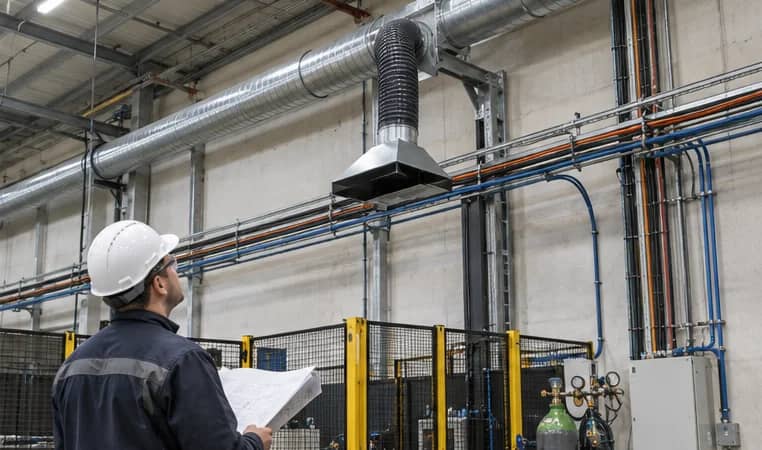

El control de humos puede requerir campana o captación local, conductos, ventilador y filtración, aporte de aire e inspección. La ficha de Lincoln distingue campana de extracción opcional con unidad y conductos; dibujar la campana no resuelve toda la interfaz. Especialistas deben definir la captación y los requisitos aplicables al proceso y país.
Indique carga eléctrica, seccionamiento, tierra, gas, aire, red y E/S, consumibles y tendidos. Compruebe anclajes, losa, nivel y ruta de entrega. Una celda compacta todavía necesita áreas adyacentes. Reserve espacio real para futura variante o estación.
- Anote capacidad, punto de conexión y responsable de cada servicio.
- Coordine conductos con grúa, rociadores, iluminación y accesos.
- Mantenga componentes mantenibles sin anular protecciones.
Lecturas de apoyo: Lincoln Electric — Flex-Fab XHS product sheet ↗
Secuencia de liberación
Piezas, planta y servicios
Materiales y personas
Alcance e interferencias
Riesgos y responsables
Plano firmado y sitio
Use una matriz firmada como puerta de diseño
Un plano acotado no dice quién compra el ventilador, traslada el gas o valida un enclavamiento. La tabla asigna cada interfaz: coordenadas y límites del proyecto, titular del cliente o integrador, referencia de plano y evidencia. Resuelva exclusiones antes de comprar o ejecutar obra civil.
Pida revisión coordinada, estudio de alcance/colisión, ensayo con pieza representativa, evaluación de riesgos y comprobación de sitio. La guía de utillaje profundiza en referencias; la de FAT en aceptación previa al envío. Envíe plano, piezas, producción objetivo, servicios y destino para definir una celda.
- No fije anclajes a partir de la huella de un folleto.
- Cierre responsables pendientes antes del envío y conserve plano final.
- Reevalúe cambios de pieza, útil, proceso o edificio.
Lecturas de apoyo: ABB — RobotStudio tutorials and arc welding simulation ↗
Cuatro zonas de planta (esquema sin escala de seguridad)
Piezas, kits, carros/grúa y carga.
Robot, posicionador, barrido del útil y acceso controlado.
Enfriamiento, piezas aprobadas, rechazo y flujo posterior.
Antorcha, humos, energía/gas/aire/datos y mantenimiento.
Matriz de interfaces y responsables
Anote responsable, revisión de plano y evidencia en cada fila; «por terceros» no designa a nadie. Ninguna dimensión reemplaza la evaluación de riesgos.
Copie las filas en su RFQ o modelo de inversión.
| Interfaz | Cliente/planta aporta | Proveedor/integrador define | Prueba de liberación |
|---|---|---|---|
| Pieza y útil | Revisiones, masas, variantes y elevación | Barrido de útiles y concepto de extracción | Plano conjunto y piezas de ensayo |
| Alcance de robot | Lista de cordones y criterios de acceso | Base, trayectoria, cables y colisiones | Simulación y ensayo de pieza límite |
| Posicionador | Inercia, carga y restricciones de suelo | Ejes, giro, carga y perímetro protegido | Estudio de movimiento aprobado |
| Acceso seguro | Tareas, circulación y normas de planta | Resguardos según evaluación de riesgos | Plan de validación y revisión de riesgos |
| Entrada/salida | Palés, carros, grúa e inspección | Carga y retirada de rechazos | Recorrido físico con método real |
| Mantenimiento | Pasillo y política de aislamiento | Puertas y acceso a antorcha, fuente y útil | Simulación de tareas y aprobación |
| Extracción | Capacidad, permiso y descarga | Captación, campana/conducto y presión | Diseño de ventilación aprobado |
| Servicios | Capacidad y puntos de conexión | Cargas, conectores, E/S y rutas | Lista coordinada y prueba de E/S |
| Suelo y anclajes | Losa, entrega y edificio | Pesos, anclajes y cargas de instalación | Plan de sitio aprobado por ingeniería |
| Ampliación | Variantes futuras y área reservada | Interfaces modulares y supuestos | Croquis con revisión controlada |
Preguntas frecuentes
¿Basta el radio de alcance para dimensionar la planta?
No. Añada útil, posicionador, protecciones, material, mantenimiento, extracción y servicios. Compruebe trayectorias y colisiones en el plano real.
¿Cuál es la distancia universal de seguridad?
No hay una sola medida válida para toda celda. El equipo responsable debe aplicar normas, requisitos del destino y evaluación de riesgos por tarea para diseñar y validar resguardos.
¿La simulación aprueba la instalación?
No. Ayuda a detectar alcance e interferencias, pero no sustituye ensayos físicos, revisión de sitio, evaluación de riesgos, validación ni puesta en marcha.
¿Quién proporciona la extracción de humos?
Depende del contrato. Designe responsables para captación, ventilador/filtro, conductos, descarga, servicios, permisos, instalación y prueba de rendimiento.
